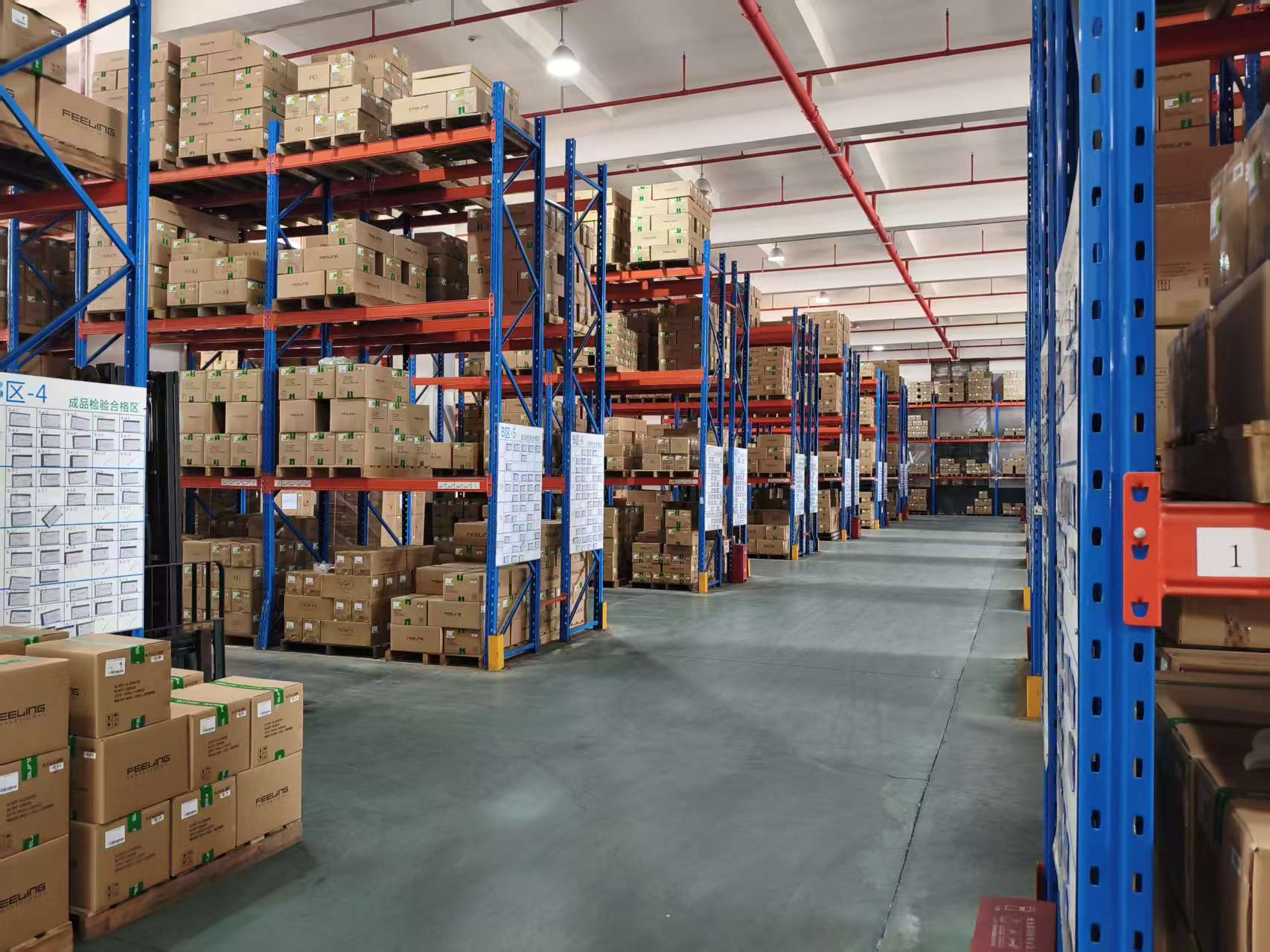

货架是由钢结构焊接或衔接成一个整体的稳定结构，满足仓储货物存取需要。按不同的方法分类有很多种。目前按货物承载和使用要求的不同，将货架主要分类为：中型货架、重型货架、流利式货架、后推式货架、驶入式货架、阁楼货架、平台货架、穿梭式货架、自动化立体库等。
以下是按维朗工业设备(上海)有限公司的货架为规范案例做要求，阐述在设计与使用当中应该了解和注意的事项及主要的设计基准。
货架规划设计基本要考虑的要点会因使用目的不同而不同，主要综合归类如下：
1.1 明确需要规划的区域尺寸，有效使用空间、地面承载及地面平整度等
地面承载要求及计算方法：一般平库要求地面均载3吨/平方米，为分散货架支柱底部集中受力，可以在底脚下加U型槽，增大受力面积，减小压强。公司标准货架中，阁楼、后推式、平台、立库等的安装要特别注意测量地面水平并进行调整。
1.1.1 地面承载计算（初步概估）
假设货架自重为 A（含所有附件），货物载重为 B（满载），则（A+B）/库区有效面积 = 平均承载（考虑地震及冲击载荷，取1.2安全系数），还需依据立柱底板大小计算压强。
1.1.2 地面平整度要求
3米范围内为±10mm；自动化立库一般要求整个库区不大于±20mm。地面严重不平时（如100米内最大高度差大于40mm），报价需专案处理。可通过设计不同高度立柱、横梁挂片焊接高度差异、加垫片、加长膨胀螺丝等方式调整，必要时要求客户修整地平。
安装后验收标准之一为立柱垂直度，结合钢货架设计手册及实际使用，制定公司验收标准：
立柱高度 L 允许倾斜值 最大允许值
≤4米 L/200 —
8米 L/1000 —
＞8米 L/1000 10mm
曲线图如图一（略）。
1.1.3 自动化立体库
一般要求地面均载6吨/平方米，平整度每平方米±3mm，具体以实际设计为准。验收标准：立柱最大垂直偏差不大于全高1/1000，且绝对值控制在10mm内。
特别说明：货架安装使用后，需严格控制基础不均匀沉降，出现异常立即停止使用并处理。若地面均载满足但局部受力不足，需在支柱组方向加U型槽分散压力。
1.2 货物及栈板规格
需清楚了解客户存放货物的规格或栈板规格及承载要求，作为设计规划基本依据。特殊货架还需注意栈板样式（单面、双面、九点式）和自身强度。
1.3 存取动向、存取方式、叉车通道等
复杂仓库需作为物流中心规划。叉车存取货架需知道通道宽度、承载及扬高。例如常用前移式叉车，通道2.8~3米，承载1.3~2.5吨，扬高3~11.8米。最高一层横梁上平面高度 = 叉车最高扬高 - 300mm。
1.5 设计选材及价格核算
维朗工业设备(上海)有限公司产品价格核算依照“维朗工业设备(上海)有限公司产品价格核算基准”，注意事项：
· 钢材价格随市场浮动，及时依据采购提供适时价格。
· 烤漆价格分单面、双面及壁厚>4mm不同情况。标准颜色为蓝色、橘色、灰色，其余为非标准色，价格提高。镀锌按重量核算。
· 用料原则：掌握市场材料规格，设计时考虑充分利用率，核算材料需计入余料（减去卖废料价钱）。
型材市场现货常用规格：
· 扁铁：5米、5.5米、6米（5.5米及6米居多）
· 方管及圆管：仅6米
· 角钢：＜7号6米；≥7号有6米与9米；≥20号有6米、9米与12米
· 槽钢：＜12号6米；≥12号有6米与9米；≥25号有6米、9米与12米
可定做，但受数量、交期、钢厂等影响，报价设计只考虑上述规格。
平板现货常用规格：
· 板厚＜2.3t：1m×2m和1.25m×2.5m
· 板厚≥2.3t：1.27m×6m和1.51m×6m（实际利用率1.25m×5.98m和1.5m×5.98m）
· 花纹钢板（扁豆形/菱形）：1.06m×6m和1.27m×6m
· 除常用1.2t、1.5t、1.8t、2.0t、2.3t外，特殊规格达10吨需与采购确认。
1.6 柱的选材
支柱组承载受第一层梁高度、相邻梁间距、每层承载、总高度、横斜补间距等影响。弱轴方向（货架片深度方向）变形主要在横斜补连接点中间，可通过加交叉横斜补或减小间距增加承载。强轴方向（平行横梁方向）变形在无横梁或拉杆连接处，可通过加水平拉杆或减小横梁间距增加承载。具体参数参考支柱组弱轴承载表。
（图二、图三示意略）
当支柱片斜杆、水平杆与框架相交时，要求L2/L1≤0.15；斜杆与水平杆相交时，L4/L3≤0.12。对不易精确计算的组装式货架，应通过试验证明即使某外立柱丧失承载能力，货架仍能直立不倒。可用ETABS或SAP2000验证整体稳定性（大陆地震一般考虑7级）。
1.7 梁的选材
《钢货架结构设计规范》规定计算托盘梁挠度可不计竖向冲击，最大挠度不宜大于跨度1/200。公司结合规范及实际，规定不同长度梁取不同挠度值，并考虑1.2倍安全系数。
货架类型 横梁长度 mm 挠度允许值 允许最大变形量
中型架 — 1/250 ≤10mm
重型架 L≤2700 1/200 ≤12mm
2700＜L≤3300 1/250 ≤12mm
3300＜L≤3600 1/300 ≤12mm
横梁跨度＞3600一般不推荐，若必须使用需用槽钢等替代。若长度≥3000且承载≥3吨/层，需在两只横梁间加拉杆或跨梁，挂片用3套M10×25的8.8级螺丝固定。
横梁失稳主要为刚度失稳（挠度超许用），但截面抗弯系数大或跨度小时也可能强度失稳（应力超许用），牌价表中横梁承载有限制。计算时两端铰接，增大安全系数。刚度按正常使用荷载q引起的最大挠度y衡量，需满足y/L≤[y/L]，[y/L]≤1/200。简支梁均载公式：y/L = 5qL⁴/(384EI)。
1.8 货架安全性考虑
公司主要构件选材有标准依据，超出标准需特别注意。立柱承载不足可通过加柱套、交叉横斜补加固；整体稳定性可通过背拉杆、水平拉杆、壁连杆、天杆、加强立柱等达到。双排货架间通常有连杆，高度H/深度D＞4倍的单排需考虑稳定性。
外力影响最大，要求客户规范使用，避免碰撞。通道两边加护脚或端部加护栏（橘色或黄色醒目）。所有装置在醒目处设永久标牌，标明最大单元荷载、每层最大均布荷载。
1.9 货架表面处理
所有部件采用静电粉末喷涂（喷塑），外观美观耐用，符合GB8932-88及GB9266-88，漆膜厚度≥45μm，附着力达GB92865-88 0级。特殊部件镀锌时，体积大或窄缝结构不利酸洗的不适合镀锌。部分可用镀锌板直接制作（如分格板、侧封板）。
· 工艺：脱脂→酸洗→磷化→预烘干→静电喷涂→固化流平→冷却
· 标准色：蓝色（重型立柱、连杆等）、橘色（重型横梁、跨梁、护脚等）、灰色（中型架立柱、横梁、配件、楼板等）
· 工艺孔：所有烤漆件需有工艺孔，一般￠10。
常温下保护层可提供10年以上保护，除非碰撞或误用。腐蚀环境需特殊处理。
2.0 常用术语及含义
（保留原文所有术语定义，此处略，完整内容见原文档）
2.1 编制依据的主要资料及标准
· 《机械设计师手册》，机械工业出版社，2000.12
· 《机械工程材料手册》机械工业出版社，2003.1
· 《钢货架结构设计规范》CECS23:90
· 《钢结构设计规范》GB 50017-2003
· 《冷弯薄壁型钢结构设计规范》GB 50018-2002
· FEM静力钢托盘货架设计，2001.4
· 维朗工业设备(上海)有限公司内部标准
